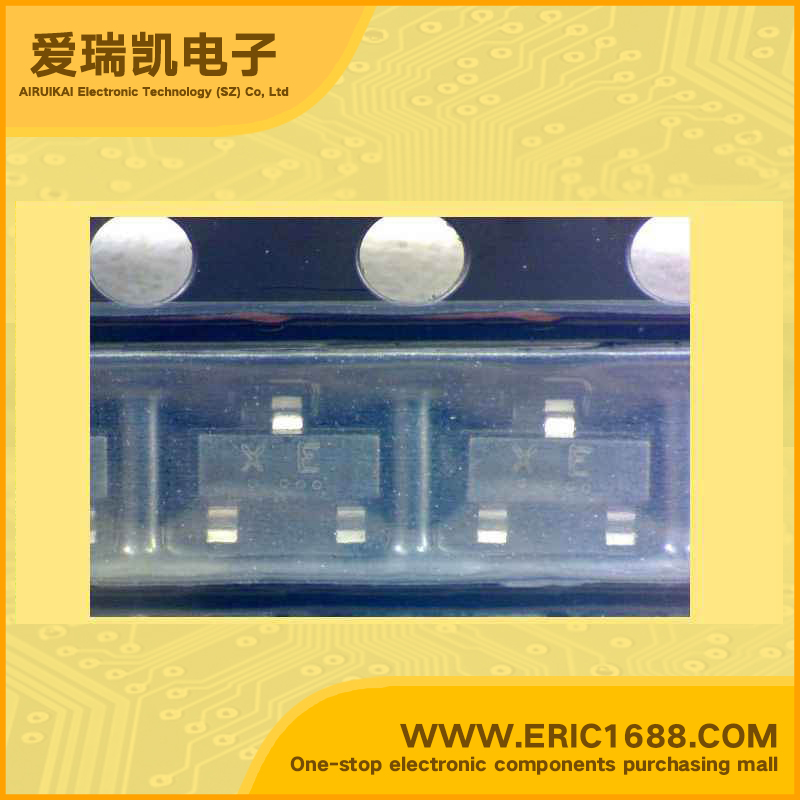

RN1405S 带阻尼NPN三极管 50V 0.1A R1=2.2KΩ R2=47KΩ SOT23 代码 XE
集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) |
50V |
集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) |
50V |
集电极连续输出电流IC Collector Current(IC) |
0.1A |
基极输入电阻R1 Input Resistance(R1) |
2.2KΩ |
基极-发射极输入电阻R2 Base-Emitter Resistance(R2) |
47KΩ |
电阻比(R1/R2) Resistance Ratio |
0.0468 |
直流电流增益hFE DC Current Gain(hFE) |
80 |
截止频率fT Transtion Frequency(fT) |
250 |
耗散功率Pc Power dissipation |
0.2W |
描述与应用 Description & Applications |
开关,逆变器电路,接口电路和驱动电路的应用
|
规格书PDF |
