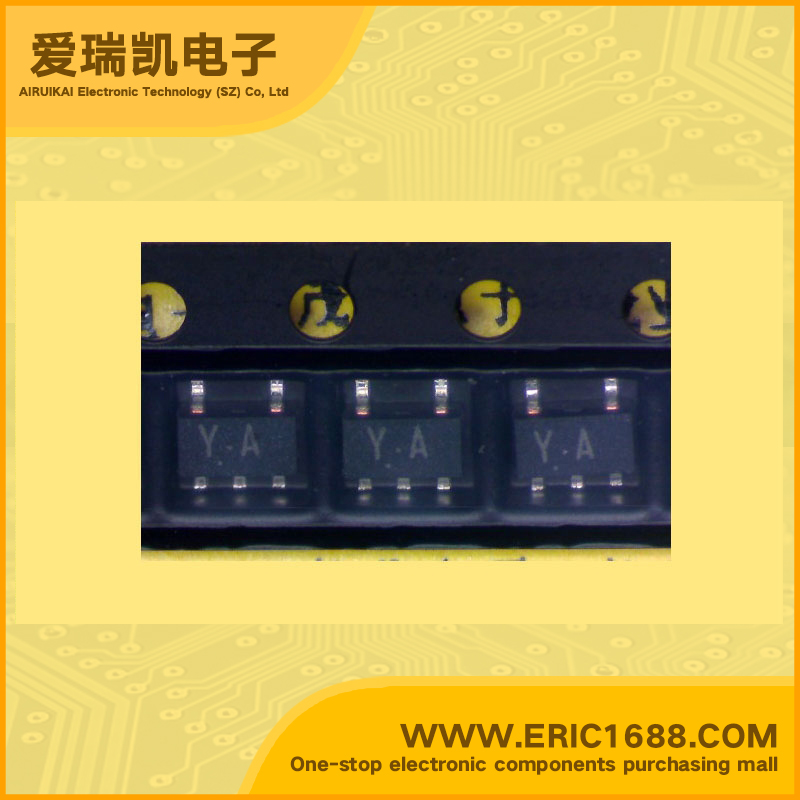

RN2501 PNP+PNP复合带阻尼三极管 -50V -100mA HEF=30 R1=4.7KΩ R2=4.7KΩ 300mW/0.3W SOT-153/SMV/SOT23-5 标记YA 开关电路 逆变器 接口电路 驱动电路

热销商品

产品描述
集电极-基极反向击穿电压V(BR)CBO
Collector-Base Voltage(VCBO)
 -50V
集电极-发射极反向击穿电压V(BR)CEO
Collector-Emitter Voltage(VCEO)
 -50V
集电极连续输出电流IC
Collector Current(IC)
 -0.1A/-100MA
基极输入电阻R1 Input Resistance(R1)  4.7KΩ
基极-发射极输入电阻R2 Base-Emitter Resistance(R2)  4.7KΩ
基极与基极-发射极输入电阻比(R1/R2)
Base-Emitter Input Resistance Ratio(R1/R2)
 1
直流电流增益hFE
DC Current Gain(hFE)
 30
截止频率fT
Transtion Frequency(fT)
 200MHZ
耗散功率Pc
Power Dissipation
 300MW/0.3W
描述与应用
Description & Applications
 特点•东芝晶体管的硅PNP外延式(PCT程序)(偏置电阻内置晶体管)•包括两个设备中的SMV(5导线的超级迷你型)•借助内置的偏置电阻•简化电路设计•减少了部件数量和制造工艺•互补RN1501 RN1506应用•开关应用•逆变器电路应用•接口电路的应用•驱动器电路应用
技术文档PDF下载 在线阅读
规格书PDF
