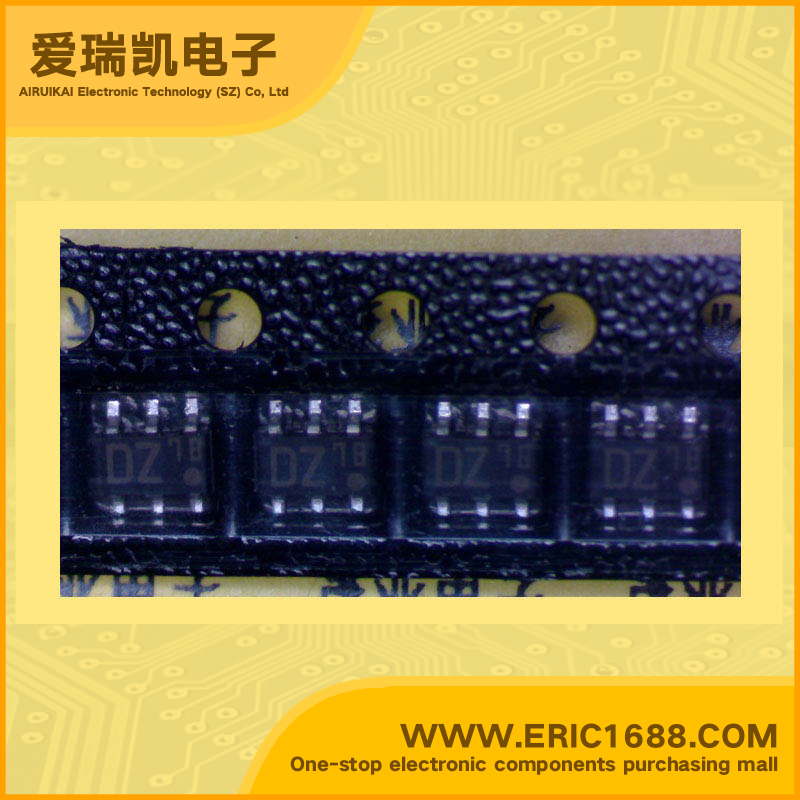

XN4505 NPN+NPN复合三极管 60V/25V 100mA/500mA 160~460/200~800 SOT-163/SC-74 标记DZ 用于开关/数字电路
集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) |
Q1/Q2=60V / 25V |
集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) |
Q1/Q2=50V / 20V |
集电极连续输出电流IC Collector Current(IC) |
Q1/Q2=0.1A / 0.5A |
截止频率fT Transtion Frequency(fT) |
Q1/Q2=150MHZ / 200MHZ |
直流电流增益hFE DC Current Gain(hFE) |
Q1/Q2=160~460 / 200~400 |
管压降VCE(sat) Collector-Emitter Saturation Voltage |
Q1/Q2=0.3V |
耗散功率Pc Power Dissipation |
300MW |
描述与应用 Description & Applications |
NPN型外延刨床晶体管
对于一般放大(Tr1)
低频放大的输出(Tr2)
2 sd601a + 2 sd1328
|
