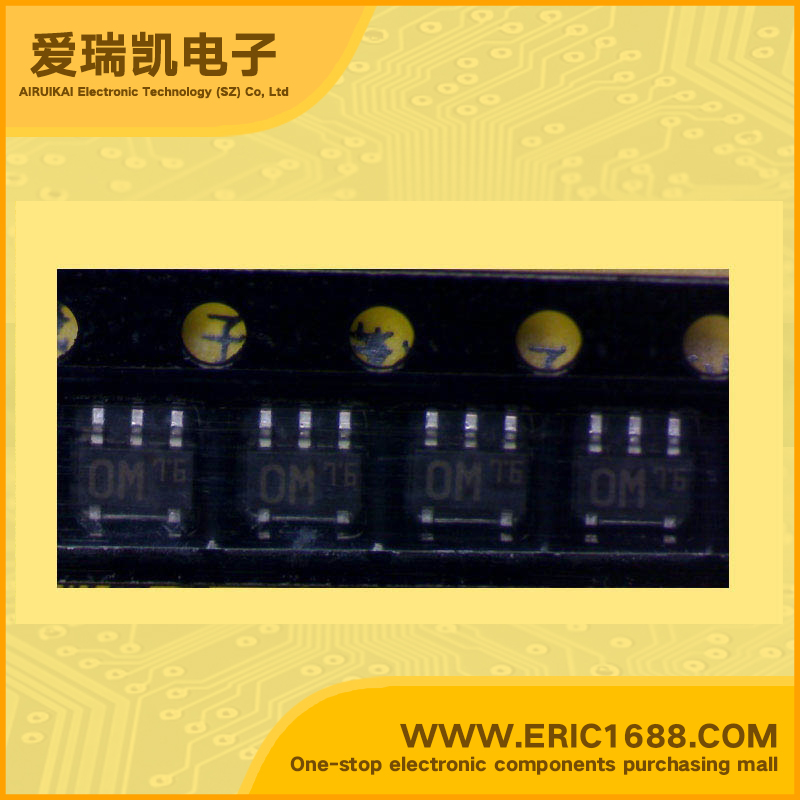

XN1118 PNP+PNP复合带阻尼三极管 -50V -0.1A 0.3W R1=510Ω R2=5.1KΩ SOT153 代码 OM
| 集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) |
-50V |
| 集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) |
-50V |
| 集电极连续输出电流IC Collector Current(IC) |
-100MA |
| 基极输入电阻R1 Input Resistance(R1) | 510Ω |
| 基极-发射极输入电阻R2 Base-Emitter Resistance(R2) | 5.1KΩ |
| 基极与基极-发射极输入电阻比(R1/R2) Base-Emitter Input Resistance Ratio(R1/R2) |
0.1 |
| 直流电流增益hFE DC Current Gain(hFE) |
20 |
| 截止频率fT Transtion Frequency(fT) |
80MHZ |
| 耗散功率Pc Power Dissipation |
300MW/0.3W |
| 描述与应用 Description & Applications |
硅PNP型外延刨床晶体管
开关/数字电路
UN1118×2
|
