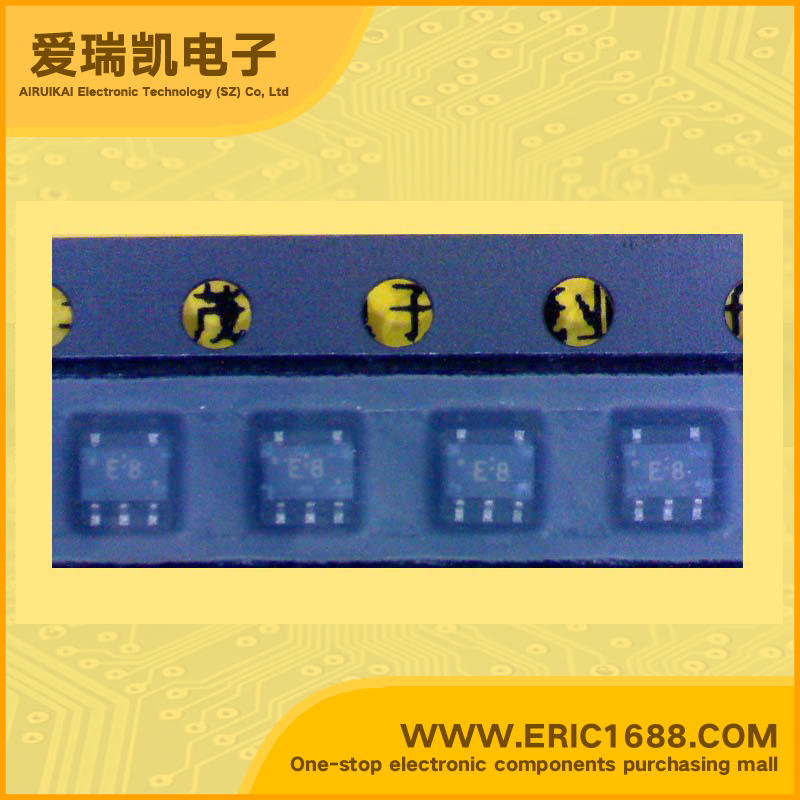

集成电路IC 异或门 TC7S86FU SOT-353/USV marking/标记 E8

热销商品

产品描述
逻辑类型Logic Type异或门 XOR Gate
电路数Number of Circuits1
输入数Number of Inputs2
电源电压VccVoltage - Supply2V~6V
静态电流IqCurrent - Quiescent (Max)1µA
输出高,低电平电流Current - Output High, Low-2.6mA,2.6mA
低逻辑电平Logic Level - Low0.5V~1.8V
高逻辑电平Logic Level - High1.5v~4.2V
传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL17ns @ 6V,50pF
Description & ApplicationsEXCLUSIVE OR GATE ;High Speed : tpd = 10ns (Typ.) at VCC = 5 V • Low power dissipation : ICC = 1 μA (Max) at Ta = 25°C • High noise immunity : VNIH = VNIL = 28% VCC (Min) • Output drive capability : 5 LSTTL Loads • Symmetrical Output Impedance : |IOH| = IOL= 2mA (Min) • Balanced propagation delays : tpLH ≒ tpHL • Wide operating voltage range : VCC = 2 to 6 V
描述与应用异或门;高速:吨= VCC= 5 V为10ns(典型值) •低功耗:ICC=1μA(最大值)在Ta= 25°C •高抗干扰性:VNIH= VNIL=28%VCC (最小值) •输出驱动能力:5个输入通道负载 •对称的输出阻抗:| IOH|:IOL=2毫安(最小值) •平衡传输时延:TPLH≒TPHL •宽工作电压范围:VCC=2到6 V
规格书PDF
