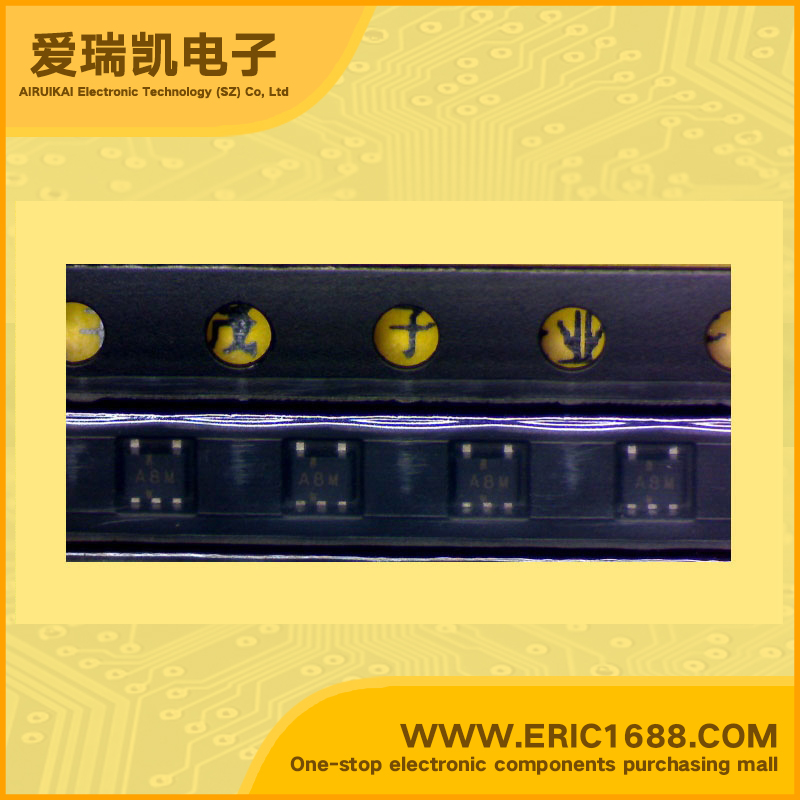

集成电路IC 异或门 HD74ALVC1G86VSE SOT-353/CMPAK-5 marking/标记 AB

热销商品

产品描述
逻辑类型Logic Type异或门 XOR Gate
电路数Number of Circuits1
输入数Number of Inputs2
电源电压VccVoltage - Supply1.2V~3.6V
静态电流IqCurrent - Quiescent (Max)10uA
输出高,低电平电流Current - Output High, Low-24mA,24mA
低逻辑电平Logic Level - Low0.7V~0.8V
高逻辑电平Logic Level - High1.7V~2.0V
传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL3ns @ 3.3V,30pF
Description & Applications2-input EXCLUSIVE OR Gate;Features The basic gate function is lined up as Renesas uni logic series. Supplied on emboss taping for high-speed automatic mounting. Supply voltage range : 1.2 to 3.6 V Operating temperature range : –40 to +85°C All inputs VIH (Max.) = 3.6 V (@VCC = 0 V to 3.6 V) All outputs VO (Max.) = 3.6 V (@VCC = 0 V) Output current ±2 mA (@VCC = 1.2 V) ±4 mA (@VCC = 1.4 V to 1.6 V) ±6 mA (@VCC = 1.65 V to 1.95 V) ±18 mA (@VCC = 2.3 V to 2.7 V) ±24 mA (@VCC = 3.0 V to 3.6 V)
描述与应用双输入异或门;特性 基本门功能一字排开作为瑞萨单向逻辑系列。 提供浮雕高速自动安装录音。 电源电压范围:1.2〜3.6 V 工作温度范围:-40至+85°C 所有输入VIH(最大)=3.6 V(@ VCC=0 V至3.6 V) 所有输出VO(最大)=3.6 V(VCC=0 V) 输出电流±2毫安(@ VCC=1.2 V) ±4毫安(@ VCC=1.4 V至1.6 V) ±6毫安(​​@ VCC= 1.65 V至1.95 V) ±18毫安(@ VCC=2.3 V到2.7 V) ±24毫安(@ VCC= 3.0 V到3.6 V)
